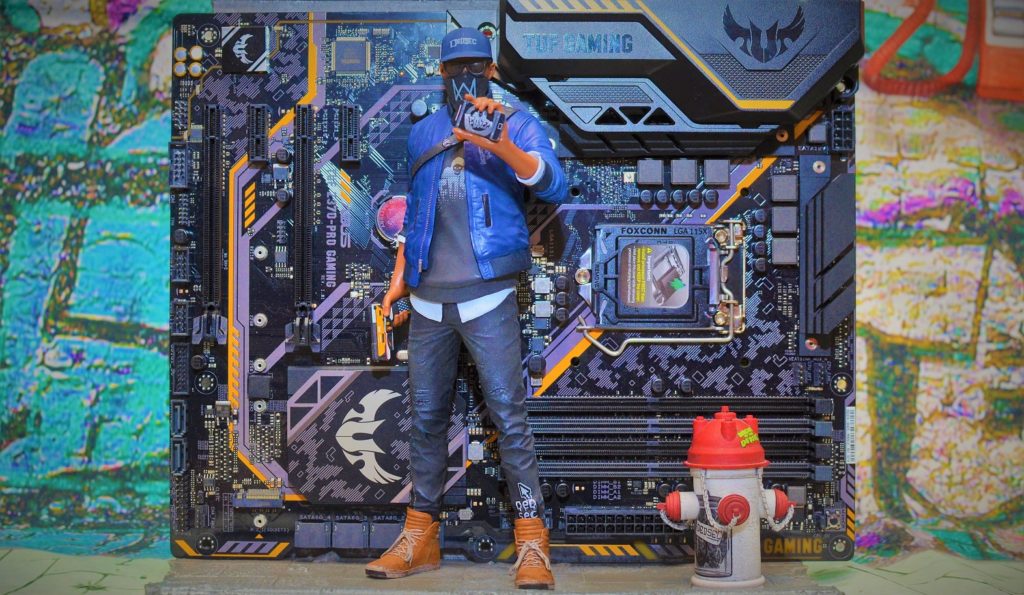

ОБЗОР МАТЕРИНСКОЙ ПЛАТЫ TUF Z370-PRO GAMING
С каждым днём всё больше и больше геймеров «пересаживаются» на процессоры intel 8-го поколения, а так как у процессоров Coffee Lake нет совместимости с платформами предыдущих поколений, им приходится выбирать себе новую материнскую плату. Рынок сейчас насыщен материнками для процессоров 8-го поколения intel и сделать выбор не очень подкованному пользователю нелегко. Сегодня мы расскажем о материнской плате ASUS TUF Z370-PRO GAMING. Как известно, серия материнок ASUS TUF отличается повышенной работоспособностью и надёжностью. При изготовлении материнских плат TUF используется целый комплекс защитных технологий, рассчитанный на максимальные нагрузки. А тестирование готовой продукции превосходит даже тестирование материнских плат серии ASUS ROG.

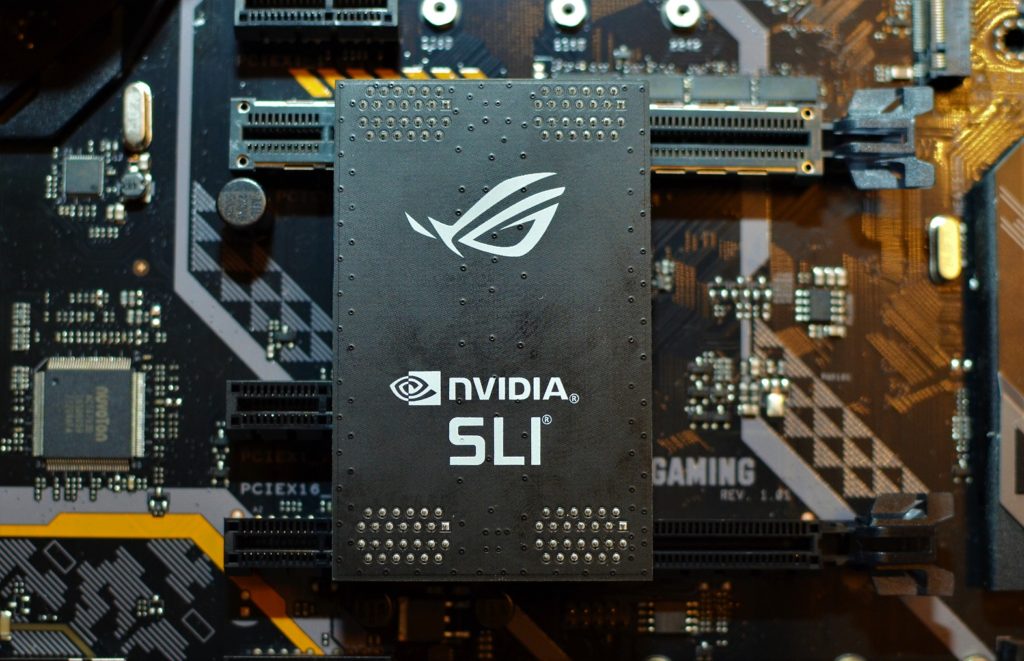

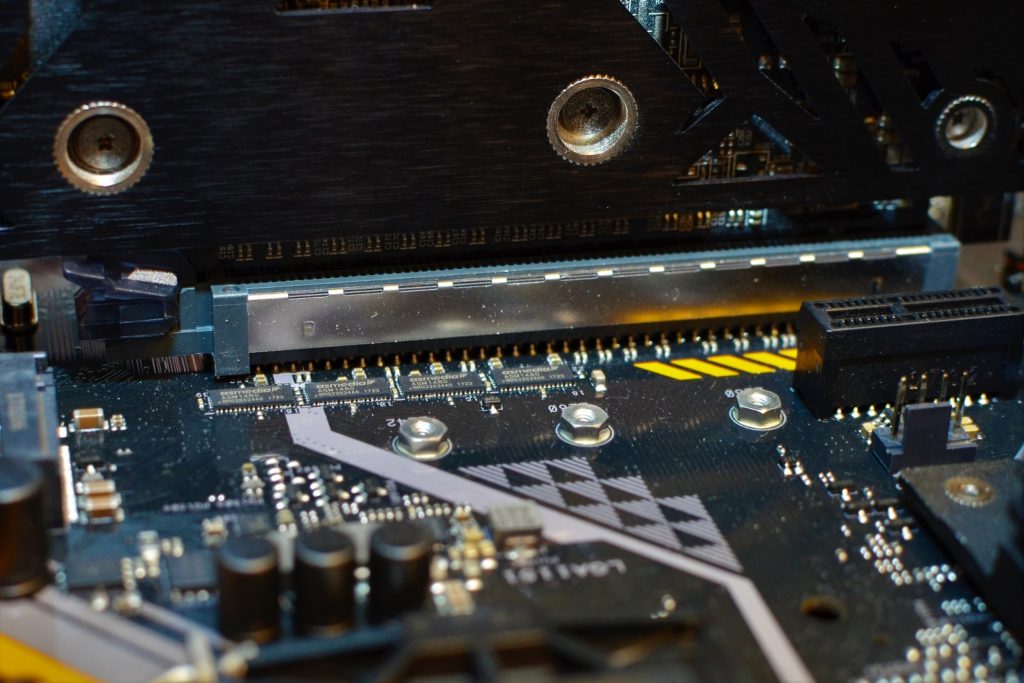

Остановимся чуть подробнее на технологиях, которые используются для надёжной и долговечной работы ASUS TUF Z370-PRO GAMING. Во-первых, это усиленная конструкция слотов для видеокарт. Один слот PCIe x16 изготовлен по технологии SafeSlot, а второй — по технологии SafeSlot Core. Может возникнуть вопрос, почему в системе, предназначенной для использования двух видеокарт (SLI и CrossFireX), один слот более надёжный, чем второй? Ответ прост, по статистике потребители в подавляющем большинстве используют только одну видеокарту, и второй слот здесь рассматривается как «возможность» при необходимости установить вторую видеокарту. А если вы первоначально намерены собрать систему с двумя видеокартами, то для этих целей есть материнские платы с двумя слотами, изготовленными по технологии SafeSlot.
Для предотвращения перегрузки и коротких замыканий на ASUS TUF Z370 используются встроенные предохранители, которые защищают компоненты устройства, начиная с периферийных разъемов и заканчивая слотами памяти. А стабилизатор напряжения DIGI+ обеспечивает высокую энергоэффективность. Как мы и писали чуть выше, в материнках ASUS TUF всё немного надёжней, чем в материнках других серий. Так же дополнительную защиту от электростатических разрядов и скачков напряжения имеет разъём сети Ethernet.
Поговорим о том, чего и сколько можно понавешать на ASUS TUF Z370-PRO GAMING.
Для оперативной памяти предусмотрено четыре слота для планок DDR4, максимальный объём которых может составлять 64 ГБ. А благодаря технологии OptiMem можно разгонять орперативку до максимальных значений. Для этого правда надо иметь комплект из четырёх модулей.
Так же на плате имеются два разъема M.2, которые предназначены для SSD-накопителей. Один разъем (M.2_1) поддерживает накопители с типоразмером 2242/2260/2280/22110 и интерфейсом PCIe 3.0 x4 и SATA, а другой (M.2_2) — накопители с типоразмером 2242/2260/2280 и интерфейсом PCIe 3.0 x4.

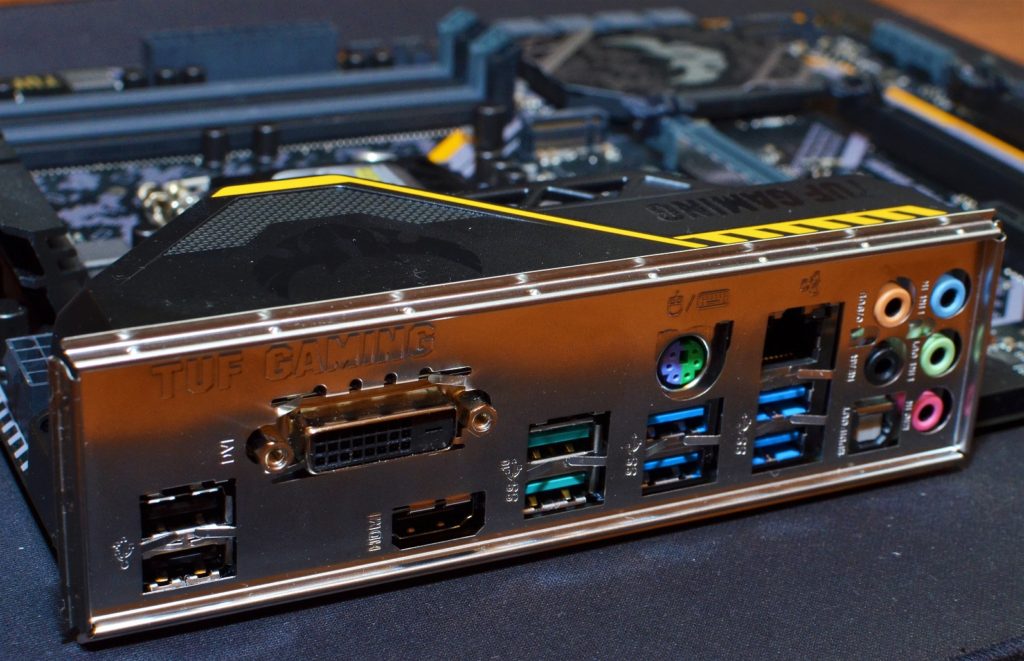

Для подключения периферийных устройств на задней панели платы предусмотрено шесть портов USB 3.1. и два порта USB 2.0.
Ну и три слота PCIe x16, выполненных в форм-факторе PCI Express x16, что даёт возможность подключения трёх видеокарт, но если два из них, о чём мы писали выше, выполнены с защитными технологиями, то третий слот самый обычный, что ставит его целесообразность под вопрос.

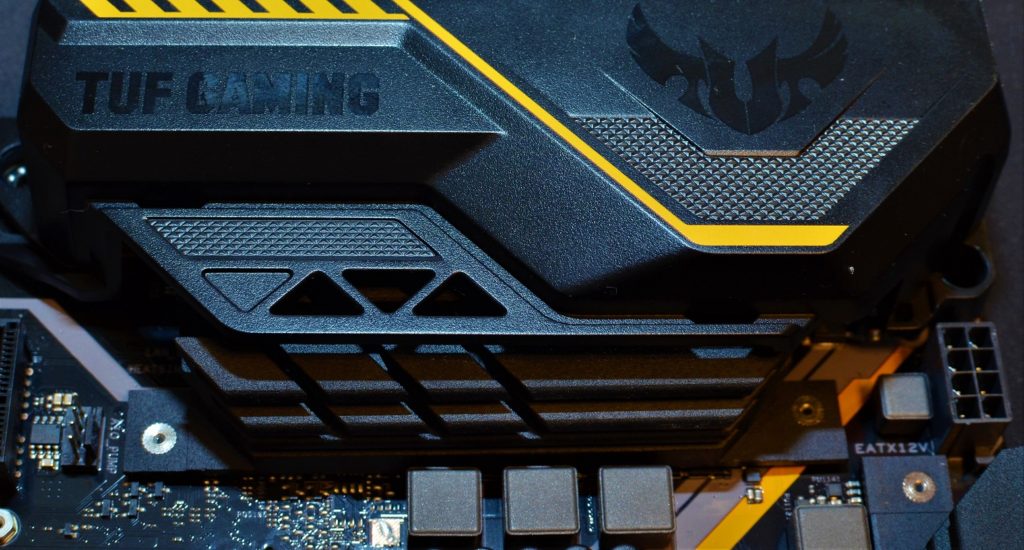

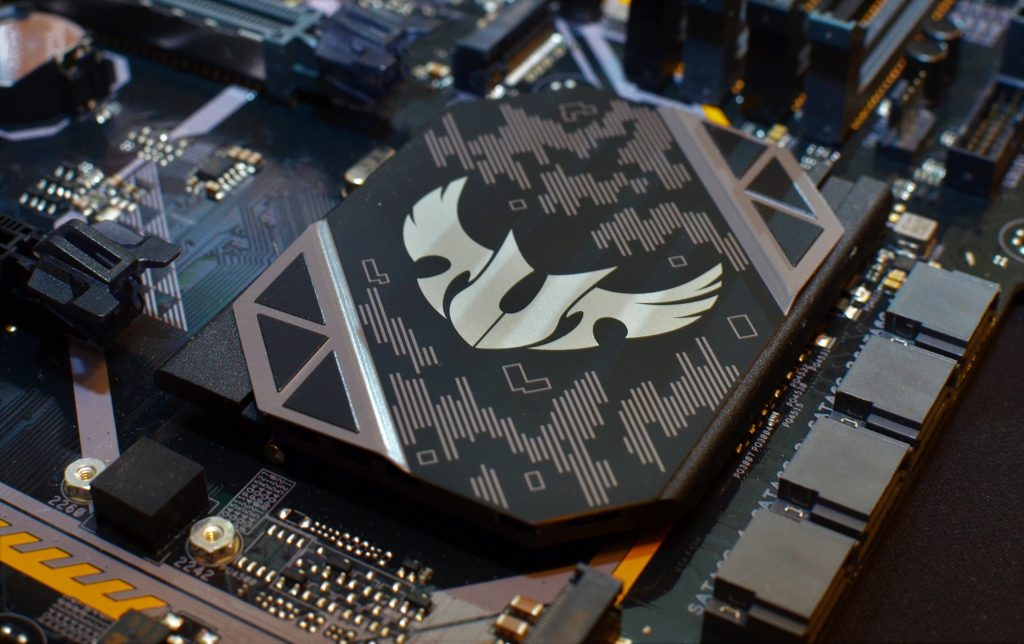

На Asus TUF Z370-Pro установлены три радиатора, два из которых предназначены для отвода тепла от транзисторов, которые регулируют напряжения питания процессора, а третий предназначен для охлаждения чипсета. Имеется возможность подключения пяти вентиляторов и установки водяного охлаждения. А через BIOS или программу Fan Xpert 4 Core имеется возможность создавать свою схему охлаждения системой.

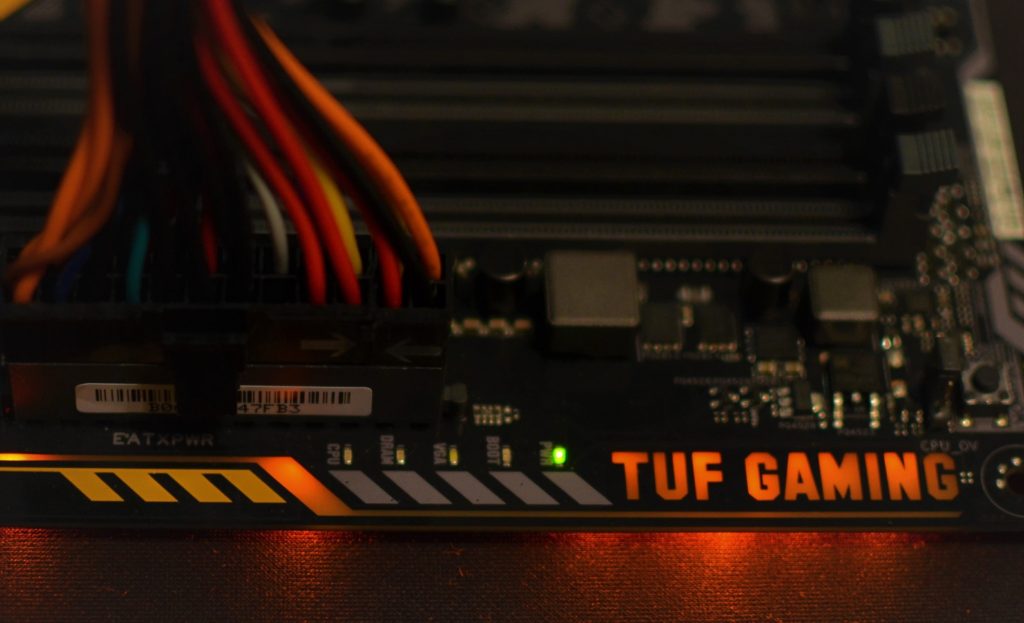

Подсветка, которая имеется на Asus TUF Z370-Pro и которую, по сравнению с распространённой сейчас системой AURA, и подсветкой-то назвать можно с большой нятяжкой, подсвечивает оранжевым светом надпись «TUF GAMING» . Через BIOS её можно отключить или сделать мерцающей. (На официальном сайте написано про встроенную подсветку Aura, синхронизируемую с другими Aura-совместимыми устройствами. Но не к такой AURA мы привыкли).

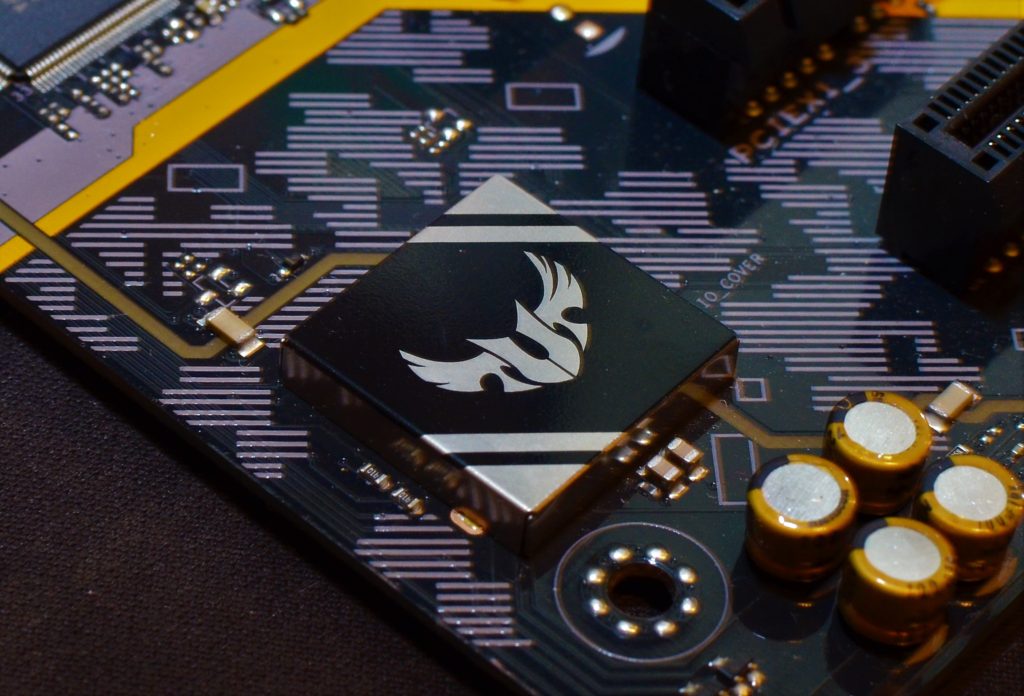

Аудиосистема платы работает на кодеке Realtek ALC887 и «заточена» для работы с наушниками и гарнитурами. Она работает в трех игровых режимах: 1 — стелс режим, где усиливаются даже самые тихие звуки; 2 — воздушный режим, предназначенный для игр с большой видимой площадью, например, таких как FIFA, где надо «стянуть» все звуки на передний план; 3 — режим для экшенов, где действия происходят вокруг героя. Этот режим поможет «насладиться» звуками взрывов, стрельбы и стонов одновременно.
На задней панели платы обычные пять аудиоразъемов миниджек и один оптический разъем S/PDIF.

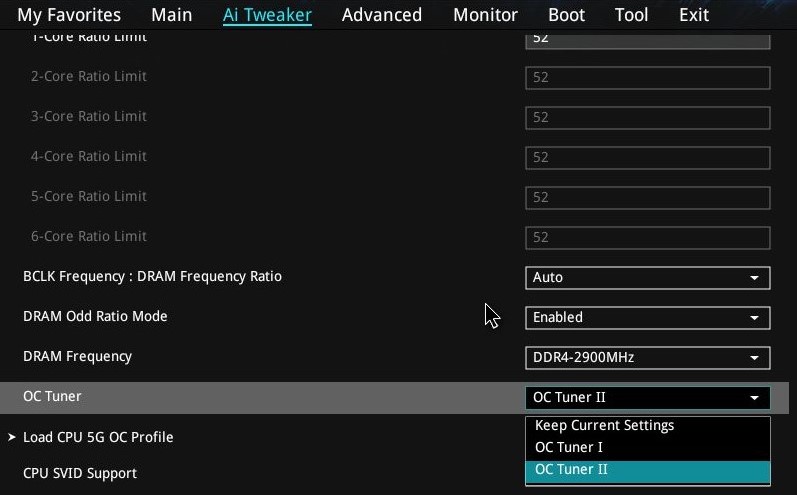

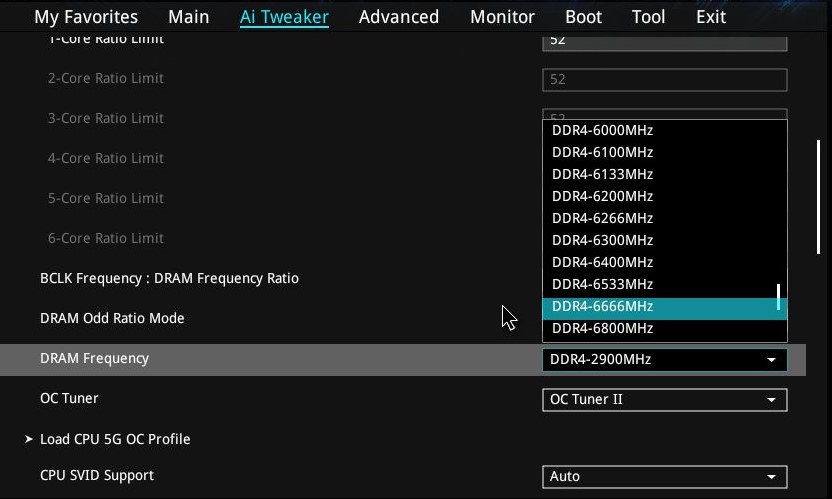

Ну и в конце немного поговорим про «разгон». Через UEFI BIOS опытный пользователь может разогнать всё, что можно разогнать. Чипсет Z370 для того и создан. Ну а пользователи, не отягощённые багажом знаний в этой области, но тоже желающие слегка «убыстрить» свой ПК, могут это сделать с помощью функции быстрой настройки OC Tuner. Для этого достаточно нажатия всего одной кнопки.
Выводы: материнская плата ASUS TUF Z370-PRO GAMING предназначена для геймеров, которые хотят собрать мощный компьютер не на один год и быть уверенными, что он проработает долго. Для тех, кто не прочь немного поэкспериментировать с разгоном. И для тех, у кого есть примерно 11 000 рублей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Процессор
Intel® Socket 1151 for 8th Generation Core™ Processors
Supports Intel® 14 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types. - Чипсет
Intel® Z370
- Оперативная память
4 x DIMM, Max. 64Гб, DDR4 4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
*Refer to www.asus.com or this user manual for the Memory QVL (Qualified Vendors Lidts).
* The maximum memory frequency supported varies by processor. - Графика
Integrated Graphics Processor- Intel® HD Graphics support
Multi-VGA output support : HDMI/DVI-D ports
— Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
— Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz
Maximum shared memory of 1024 MB
Supports Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™ - Поддержка технологий Multi-GPU
Supports NVIDIA® 2-Way SLI™ Technology
Supports AMD 2-Way CrossFireX Technology - Слоты расширения
2 x PCIe 3.0/2.0 x16 (x16, x8/x8, x8/x4+x4*, x8+x4+x4/x0**) *
1 x PCIe 3.0/2.0 x16 (max at x2 mode)
3 x PCIe 3.0/2.0 x1
* For 2 SSD on CPU support, install a Hyper M.2 X16 card (sold separately) into the PCIeX16_2 slot, enable this card under BIOS settings.
** For 3 SSD on CPU support, install a Hyper M.2 X16 card (sold separately) into the PCIeX16_1 slot, enable this card under BIOS settings. - Хранилище данных
Intel® Z370 Chipset :
1 x M.2 Socket 3*2, , with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)
6 x SATA 6Gb/s port(s), (Gray)
Support Raid 0, 1, 5, 10
Intel® Optane™ Memory Ready - Локальная сеть
Intel® I219V, 1 x Gigabit LAN Controller(s)
ASUS Turbo LAN Utility
TUF LANGuard - Аудио
Realtek® ALC887 8-Channel High Definition Audio CODEC
— Supports : Jack-detection, Front Panel Jack-retasking
Audio Feature :
— Exclusive DTS Custom for GAMING Headsets.
— Optical S/PDIF out port(s) at back panel
— Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
— Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
— Premium Japanese audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
— Audio Cover: Effective shielding preserves the integrity of audio signals to ensure best quality. - Порты USB
ASMedia® USB 3.1 Gen 2 controller :
2 x USB 3.1 Gen 2 port(s) (2 at back panel, teal blue, Type-A)
Intel® Z370 Chipset :
8 x USB 3.1 Gen 1 port(s) (4 at back panel, , 4 at mid-board)
Intel® Z370 Chipset :
6 x USB 2.0 port(s) (2 at back panel, , 4 at mid-board) - Эксклюзивные особенности
Performance & Power Saving Utility: Autoing Tuning with OC Tuner
ASUS TUF PROTECTION
— ASUS SafeSlot: Protect your graphics card Investment
— ASUS ESD Guard: Enhanced ESD protection
— ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
— ASUS SafeSlot: Protect your graphics card Investment
— ASUS ESD Guard: Enhanced ESD protection
— ASUS Overvoltage Protection: World-class circuit-protecting power design
— ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
— ASUS DIGI + VRM: 4+2+1 Phase digital power design
ASUS EPU :
— EPU
ASUS Exclusive Features :
— AI Suite 3
— Ai Charger
File Transfer
— Cloud GO!
— File Transfer
ASUS Quiet Thermal Solution :
— Stylish Fanless Design Heat-sink solution
— ASUS Fan Xpert 4 Core
ASUS EZ DIY :
— ASUS O.C. Tuner
— ASUS CrashFree BIOS 3
— ASUS EZ Flash 3
— ASUS UEFI BIOS EZ Mode
CPU Installation Tool
— Three-step simplicity and safety
ASUS Q-Design :
— ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
— ASUS Q-Slot
— ASUS Q-DIMM
— ASUS Q-Connector
Overclocking Protection :
— ASUS C.P.R.(CPU Parameter Recall) - Разъемы на задней панели
1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x HDMI
1 x LAN (RJ45) port(s)
2 x USB 3.1 Gen 2 (teal blue)Type-A
4 x USB 3.1 Gen 1 ((Blue))
2 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s) - Разъeмы на плате
2 x USB 3.1 Gen 1 connector(s) support(s) additional 4 USB 3.1 Gen 1 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)
1 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x TPM header
1 x COM port(s) connector(s)
6 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
2 x Chassis Fan connector(s) (2 x 4 -pin)
1 x AIO_PUMP connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt)
1 x MemOK! button(s)
1 x CPU OV
1 x Clear CMOS jumper(s) - Аксессуары
User’s manual
I/O Shield
2 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x CPU installation tool
1 x Supporting DVD
1 x TUF Gaming Sticker
1 x SLI HB BRIDGE(2-WAY-M)
1 x Q-Connector
1 x TUF Certification card(s) - BIOS
128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 6.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence Detect) memory information
- Администрированиe
WfM 2.0, DMI 3.0, WOL by PME, PXE
- Диск с драйверами
Drivers
ASUS Utilities
ASUS EZ Update
Anti-virus software (OEM version) - Операционная система
Windows® 10 64-bit
- Форм-фактор
ATX Form Factor
12.0 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
